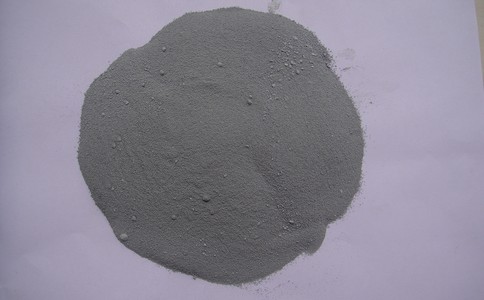

將二氧化硅粉添加到混凝土中的方法:

(1)為提高混凝土的耐磨性和抗侵蝕性,混凝土中硅灰的制備應(yīng)滿足以下要求:

1)材料:硅含量超過85%;含水率低于3%;點火損失小于6%;火山活動指數(shù)= 90%;45μm殘差小于或等于9%;具體表面積超過15%;密度和均相偏差不大于5%;而屏幕津貼的細度平均偏差(%)= 5.

2)配料:配料應(yīng)嚴格控制材料稱重,稱重誤差定義為:水小于1%;水泥和硅灰干劑小于或等于1.5%;各類骨料均小于或等于2%;混合物小于或等于3%;應(yīng)嚴格控制水在成分中的使用.

3)在配置硅灰混凝土時,承包商應(yīng)同時加水還原劑和膨脹劑,用量由實驗確定

(2)混合:

1)使用強制混頻器混合硅灰混凝土,其進料順序與普通混凝土相同,添加水泥前后應(yīng)添加硅灰

2)硅煙混凝土攪拌時間比普通混凝土攪拌時間長0.5倍

(3)投入:

1)硅灰混凝土比較粘稠,機器出完后,運輸時間應(yīng)盡快縮短.盡可能快地鋪設(shè)和振動筒倉表面,并通過現(xiàn)場試驗確定運輸時間和坍落損失

2)混凝土容易產(chǎn)生早期塑性開裂,承包商應(yīng)加強檢查,發(fā)現(xiàn)過程中澆注混凝土表面或白色混凝土表面水分蒸發(fā)率超過0.5公斤/(M H),應(yīng)采取保持表面噴風裝置,濕度,減少混凝土溫度的措施,所以表面水分蒸發(fā)率(少于0.5公斤/ M - H).

3)硅灰混凝土的溫度控制與普通混凝土的溫度控制相同

4)硅灰混凝土必須用普通混凝土進行機械振動

5)硅灰混凝土和普通混凝土之間不允許施工接頭

6)硅灰混凝土表面粗糙度符合施工圖要求

(4):為了確保硅煙混凝土濕固化的早期養(yǎng)護,澆注后,養(yǎng)護應(yīng)在硅灰混凝土表面連續(xù)噴淋養(yǎng)護或覆蓋濕,表面始終處于飽和水濕狀態(tài)21天以上.在干燥天氣情況下,至少應(yīng)延長至28天.
